目前微创血管介入手术已 经成为治疗血管疾病的主流方法。 在传统的血管介入手术中 ，医生在X 线透视下利用穿刺针、导丝、导管等器械经血管途径进行诊断与治疗。 但是血管介入手术也 存在明显弊端 ： 1-医生长时间在X射线环境下工作,因 职业风险而罹患不同程度的放射性损伤， 如皮肤损伤、白内障、脊柱疾病以及诱发恶性肿瘤和导致基因突变可能 。 2-由于操作复杂、手术时间 长，医生为了减少辐射而穿戴的铅衣也会带来操作的不便和关节损伤。 这些缺点限制了血管介入手术的广泛应用， 外科手术机器人与血管介入技术的有机结合的血管介入机器人系统是解决上述问题的重要途径。 并且为通过无线连接进行远程血管内介入治疗提供了机会。

血管介入手术机器人系统的关键技术

血管介入手术机器人系 统主要根据术前或术中的影像数据构建三维血管内外影像， 通过建立空间参考坐标系以及对血管分叉处、角度、弹性、斑块特征的分析， 并在手术过程中 跟踪、定位介入手术器械， 实现医生通过远程操作方式在导航系统引导下利用移动机械手臂操作导管导丝等介入器材为患者进行精确的血管介入手术，辅助医生高质量地完成手术操作。其所应具备的关键技术如下：1-图像导航技术导航系统是术者更是血管介入手术机器人的眼睛， 常规的血管介入手术中医生通过血管成像来判断介入手术器械的位置， 执行血管介入操作，因此血管成像的精度对手术安全十分重要。三维血管影像可多角度显示病变，避免二维平面投影带来的图像不清晰的弊端， 更易于医生观察诊断。利用视觉定位系 统获取C臂的位置参数是导航系统实现的前提， 双角度数字减影血管造影 （ digitalsubtraction angiography， DSA） 图像能实现血管三维快速重建， 以此基础上进行导航定位和引导介入手 术 。除此以外还可通过 术前计算机断层扫描数据和术中导丝磁定位、送管装置送管长度等信息， 从而获得术中导丝在患者血管中的精确位置， 并通过三维重建的血管图像直观地展现给医生。2-机械臂结构血管介入手术属于精细操作， 因此血管介入手术机器人机械臂在完成把持、定位、推送、旋转导管等操作时，同样应具备很高的柔顺性和灵活性， 同时完成任务需要多余个活动度，才能保证导管快速、 安全传递到病灶区。传统的机器人机构不能满足这些特征， 因此需要开发具有利用零空间的自运动产生不同的关节活动的机器人，从而使机器人能够躲避障碍、 灵活性提高以 及获得较好的动力性能等， 进而适合微创手术复杂操作的需求。

春江水暖鸭先知，许多专注于医疗机器人等医械产品设计研发的企业也纷纷入驻医疗器械设备展Medtec China展会现场，包括迈得Maider，米克朗，赛能，IMA spa，欧赛斯，艾利特等，来现场看火热与前沿展品。 3-力反馈系统手术机器人系统与传统手术最大的区别是缺乏手指的直接接触， 触觉丧失会使操作者手眼协调困难，尤其在血管介入手术过程中 医生仅依靠成像难以估计操作力度， 容易造成血管破裂。在血管介入手术机器人中结合力反馈技术的目标是实现手术过程的 “实体化”， 让手术医生感觉不到是在远程操作，而是直接接触患者。这就要求同时解决接触力的测量以及如何通过触觉交互设备将力反馈到医生手上的问题。导管与血管壁的接触力可以通过在导管顶端集成压力传感器进行测量， 除此以外还可以通过患者外部的传感器测量导管的近端力来估计导管与血管壁的接触力。4-系统安全性能血管介入机器人系统在操作过程中应避免对医生、患者、周围环境造成意外损伤，因此系统的安全性是一个不容忽视的问题。首先,设计机器人系统的硬件和软件时均要设置保护措施，以保证发生特殊情况时（ 如突然断电或地震时），机器手臂可以立即制动， 不会对医生和患者构成伤害，机器人工作失效时，医生可以接管机器手臂继续完成手术，而且在手术进行时，要使机器人和医生协调配合、不会发生碰撞。其次，手术之前必须对手术区域进行消毒，这就要求机器人手臂便于装卸、易于消毒；再次，在控制层面，将采用容错技术和故障诊断技术， 自动完成故障诊断、报警，从而提高整体手术过程的安全性。

除了医疗机器人，包括医药领域磁悬浮输送线、新冠检测自动化等更多自动化设备的议题尽在医疗器械设备展Medtec China 2022同期：创新技术论坛和法规峰会2022技术论坛N：第四届医疗器械高端自动化制造技术论坛中，来自米克朗、烽禾升、卡勒、迪嘉、儒拉玛特、艾利特、中国船舶集团有限公司第七一一研究所等企业和研究所的嘉宾将在现场讲解医疗器械自动化前沿议题，点击快速预登记。

血管介入机器人系统的研发进展

1-国外研发进展

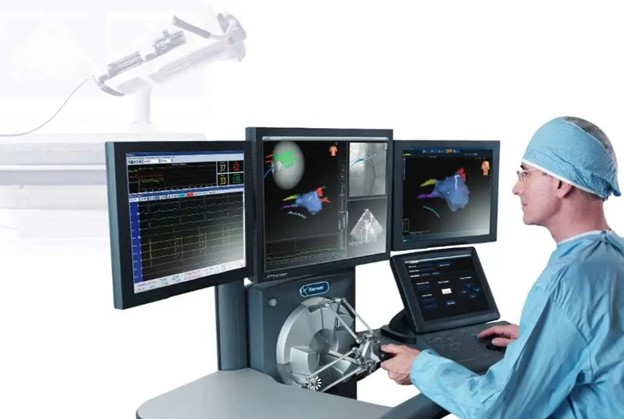

国外有许多研究中心正在研究开发新型的遥控血管介入机器人系统， 来满足血管介入外科手术的需要。在磁导航技术发展方面 ，美国Stereotaxis公司开发的第一代磁导航系 统Telstar和第二代磁导航系统Niob能够通过与数字显像系统相融合，整合磁铁旋转 、 倾斜运动与操作指令，从而调整导管角度和弯曲方向 ，必要时可重复同样操作另一款磁导航机器人系 统为美国Magnetecs公司开发的导管导引控制与图像（catheter guidance control with images，CGCI）系统 ，其特有的组织接触感应过滤设计， 能辅助导管产生连续组织接触， 导管滑脱时能通过快速反馈调节指引导管尖端重新接触组织。但是磁导航式的血管腔内手术机器人仍有一些缺点：1-必须应用特殊导丝、导管操作，无法进行球囊、支架操作，手术的大部分操作仍然需要人手完成；2-尽管存在导管尖端接触反馈， 但整个系统缺少实时接触力反馈；3-操作的距离和力量有限；4-设备庞大，不具备移动能力，对操作环境，设施的要求较高，学习周期及培训时间较长。根据电机械原理（ 即 通过电 动的机械手）而设计的血管腔内手术机器人相对而言发展较晚。美国Hansen公司开发并研制的Sensei RoboticCatheter系统开始用于冠状动脉介入及消融治疗，它通过机械手臂操作特定的导管及导管鞘头端来控制导管及鞘的运动 。Magellan手术机器人系统是Hansen 公司基于Sensei 平台进行重大改进的可远程引 导的导管系统，主要用于辅助介入治疗外周血管疾病， 其增加了硬件和软件集成，以控制导管额外弯曲、导丝运动及机器人关节运动，并配合改进的操控导管系统和多关节机器人远程导管控制；相比于早期系统，其血管操控导管更为精细，直径要小很多，且成角 能力更强，有6个自由度操作功能，同时进一步增强了组织触觉和视觉反馈，实现导管顶端完整的旋转能力和独立的尖端扭矩控制 。CorPath机器人系统是美国Corindus 血管手术机器人公司设计生产的开放系统平台， 相比于Hansen医疗公司产品，CorPath系统更早实现了对导丝的操控技术，可对病灶进行亚毫米级精准测量，以便选择合适支架， 减少并发症发生；然而其缺点在于装载血管介入器具的一次性操纵盒价格昂贵，可应用的介入器具也有限，且缺乏相应力触觉反馈机制，不能同时操控一个以上导丝、球囊或支架。因此实际应用范围很有限。

2-国内研发进展国内于10 余年前亦开展了血管介入机器人的相关研发，但部分研究团仅是仿制和改进国 外现有产品，因此也有着相似的临床应用瓶颈。近年来国内部分研发团队打破原有设计思路和应用瓶颈，设计了新型血管介入机器人满足临床需求。2014 年海军总医院田增民教授团 队在应用机器人辅助立体定向手术1400 余例和成功进行遥控操作外科手术的基础上，通过分析血管介入手术的基本步骤后明 确 机器人的特点，并进行了相关设计，制成具有自主知识产权的血管介入机器人样机，并成功开展了动物血管造影研究以及第一次临床试验暨腹主动脉及髂动脉造影术。

医疗器械设备展Medtec China 了解到2018年Bao等设计了一款新型遥控血管介入机器人，设计主-从操作系统，导管及导丝多单元控制 ，压力传感器与导管导丝静态连接， 该机器人能够准确操作导管和导丝， 更加精准检测阻力并协同完成复杂的手术操作。长海医院陆清声教授团队研究开发的一款新型机器人辅助血管腔内介入系统， 通过体外模型实验及动物体内 实验证明该系统能够完成复杂血管介入操作，同时完成自膨式支架定位和释放操作。2019年Zhao等提了一种基于卷积神经网络（ convolutional neuralnetwork， CNN） 的框架来解决基于外科医生技能学习的血管内机器人导航问题。结果表明，基于CNN 的算法具有较强的适应能力，并取得了相似的成功率和平均操作时间，机器人操作与手动操作具有相似的操作轨迹和相同的操作力水平 。2019年Wang等 研究探索了新型开放式血管外科机器人，实现与已有的导丝、导管、 球囊等设备结合，它利用 4 个机械手，可独立实现夹紧、 旋转和推拉导丝和导管， 亦可采用分布式控制 系 统对复杂运动进行实时高精度的协调，完成血管介入操作，提高了系统操作精确性以及安全性，该系统方便拆卸及组装也节省了设备准备时间。2019年Shen等提出了一种新型的图像引导主从机器人血管介入系统，该机器人系统基于点对点远程通信系统、动力学分析、滑模神经网络自适应控制模型和反馈系统，可实时完成导丝平移旋转、球囊导管平移、造影剂注射等一系列操作，通过性能评估和 4 次成功的体内试验， 验证了新机器人系统的可行性和有效性。

血管介入机器人系统的临床应用

相比于传统介入操作，血管介入机器人介入操作明显减少操作人员相应X射线暴露水平， 为手术者提供了良好的导航指引和操作平台， 减轻操作者负担和职业风险， 因此也逐步应用于临床。血管介入机器人的临床使用最先应用于冠状动脉系统。2005年Beyar等运用机器人辅助远程操作的冠状动脉介入手术操作系统，所有18例患者均达到了临床成功的标准， 有1例患者在3周后出现了非目标血管的心肌梗死， 有2例因为支架覆盖不完全和远端夹层 ，额外补救支架 。2010年Bismuth等运用HansenVCC系统在20例患者导管定位导航均取得成功，仅有1 例因为脱管导致了穿刺处血肿 ，但之后未发生其他手术并发症 。Corindus 公司设计的Corpath200系统于2010年引入临床可用于冠状动脉的介入治疗，并于2012年获得FDA批准。新一代的CorPath GRX系统在提高操控精细性的同时增加机器人操控的多样性， 提高其在复杂病变的成功率， 在包含了77.3%复杂病变的受试者中，手术的成功率达到了90% ，此后，Mahmud 等通过机器人辅助经皮冠状动脉介入治疗研究进一步证明了CorPath GRX在冠状动脉介入治疗中的可行性、 安全性和高技术成功率。葛均波团队2021年运用 CorPath GRX 介入手术机器人完成国内首例机器人辅助下冠状动脉介入治疗手术，导丝迅速通过复杂病变，待球囊预扩后释放支架精确覆盖病变。

血管介入机器人系统在血管外科领域的应用同样十分广泛。复杂型胸腹主动脉瘤的腔内 治疗因其技术要求高，手术时间长以及术者射线暴露时间长等缺点一直以来得不到广泛开展。尽管各种定制支架及开窗技术或平行支架技术等被逐渐应用于胸腹主动脉瘤中内脏动脉的重建，但对于解剖条件复杂或入路明显扭曲的患者来说超选至靶血管仍然具有一定的挑战性，传统的预成型导管由于其活动度有限在某些严重扭曲的血管中往往需要术者具有对导管导丝高超的把控能力，尤其在靶血管中通过硬导丝及支架过程中。Riga等通过应用Sensei机器人辅助系统通过主从电机械作用来控制导管导丝从而在主动脉模型上完成对四 分支血管的重建，结果表明机器人控制导管系统能很好地克服传统导管技术的弊端，增加靶血管的通过率，并能明显减少术者辐射暴露时间。并分别于 2009年及2012年完成了1例接受机器人辅助的腹主动脉瘤腔内修复术 （EVAR）案例以 及1例肾动脉开窗辅助EVAR术 ，且无术后并发症。此外，机器人辅助操控导管系 统在严重扭曲 的髂动脉病变中导管的引入及操控性方面具有独特的优势。通过伺服电机的 牵引能够给遥控导管提供持续性的张力，其具有定位准确 及支撑力强的特点，并被成功 应用于1例III 型胸腹主动脉瘤腔内隔绝术后肾动脉支架折叠的重建。

主动脉弓部病变腔内治疗中经常会碰到血栓脱落致脑梗等问题，过多的弓上血管内导管导丝操作及复杂主动脉弓解剖条件是其主要原因， 因此主动弓上血管内导管导丝把控的准确性和稳定性至关重要。创新的机器人辅助遥控导管系统能在缩短手术时间、降低远端栓塞风险、减少导管移位及辐射暴露等方面取得不错的成绩。在颈动脉及主动脉弓上分支超选方面具有一定的优势：遥控导管能够抵抗弓部血管内导管导丝操作时的后退阻力，维持导管的稳定性，导管头端的塑形利于快速准确超选入靶血管，减少过多弓上操作从而减少脑梗的发生；另一方面，远程操作除了减少术者的辐射暴露以外，手术时间的缩短及快速的靶血管进入也能最大程度减少患者的辐射暴露 。

血管介入机器人系统的优点与不足

血管介入机器人系统虽然具有明显减少操作者X射线暴露、成像定位精准、操作准确稳定的优点，在减少器械与血管壁接触、操作颤抖的同时，增加操作者舒适感 。但是目 前仍有许多因素限制了血管介入机器人系统的广泛使用。首先，大多数系统的力反馈仅限于导管尖端与组织接触力反馈，仍缺乏对整个介入器械在血管内的力反馈功能，且很少有专用的力传感器可以直接测量手术导管受到的阻力信息， 多数的研究中都是用力传感器间接地测量手术导管的受力情况，这样不可避免影响 操作的安全性。触觉反馈缺失同样为术中误损伤血管和止血带来了挑战，而且术中可能出现的机械故障会导致中转开放手术。其次，血管介入手术需要大量不同规格型号的导丝导管、支架及辅助装置， 在手术过程中无法做到像人手操作那样能快速交换导丝导管；尤其是不能像人手操作那样同时操控导管导丝及实时完成支架释放过程等。频繁更换器械及重复操作会对血管产生损伤，造成血栓、栓塞、夹层，甚至血管破损，同时也增加了患者射线暴露时间以及造影剂使用剂量。最后，高昂的系统费用及年维修保养费用是阻碍其广泛推广的主要因素， 同时标准操作者的培养及训 练体系 的不成熟也导致相应技术仅限于部分大的中心。
