1、背景介绍

长这么大，手上破个口子在所难免。虽然创口贴可以止住小伤口的出血，但撕创口贴的时候要是一不小心撕到了伤口，那个痛真是记忆犹新，搞不好还要再出点血。

不可控的出血和伤口感染一直是医疗领域死亡的主要原因之一。伤口处理不当不仅会延长愈合时间，还会增加感染的风险，增加死亡的可能性以及经济负担。传统的止血方法是用棉纱布压住伤口，但纱布会吸收血液从而产生不可避免的血液流失。同时被吸收的血液会和纱布形成紧密的整体，在取下纱布的过程中造成伤口撕裂和二次出血甚至感染。因此，有必要设计一种既能促进凝血，又不会造成撕取困难的止血敷料，实现快速止血的同时减少不必要的血液流失和感染。

2、促进血液凝结和血痂剥离的超疏水敷料的设计

新加坡国立大学的Choon Hwai Yap教授和苏黎世联邦理工学院的Dimos Poulikakos教授提出了一种止血敷料的设计策略，制备超疏水材料和血液排斥表面（blood repelling surface），不仅能促进血液的快速凝结，还能防止不必要的血液流失，并且具有抗菌性，易于从伤口表面剥离等优点。他们在超疏水聚合物基质（PTFE、PDMS）表面嵌入一层致密的具有微/纳米级粗糙度的碳纳米纤维（CNF）网络制备超疏水碳纳米纤维SHP CNF表面。CNF会促进纤维蛋白的生长从而促进凝血；同时由于血液与SHP CNF的接触面积中微空气（micro-air pockets）的存在，血痂和SHP CNF间的接触被最小化，在血痂成熟和收缩后，会自然地从敷料表面剥离，与普通商用敷料的剥离张力相比低了1~2个数量级。

3、超疏水敷料的优异性能

作者制备的SHP CNF的水接触角达到162.1 ± 2.9° 水滴滚落角度达到4°。加入抗凝血酶（阻止凝血酶与纤维蛋白的相互作用，阻止凝血）后，液滴与SHP CNF表面之间的纤维状物消失，证明SHP CNF能够通过促进纤维蛋白的形成促进凝血；且SHP CNF表面的细菌粘附微乎其微。单层的SHP CNF能够承受4.9 ± 0.3mmHg的压力，并且不出现血液渗透的现象。将SHP CNF修饰在高分子基材表面，即使在300mmHg的压力下，血液也不会润湿敷料，表现出优异的非润湿性能。商用敷料在从伤口取下时，与伤口发生严重的粘连，伤口撕裂，而制备的敷料可以轻易从伤口部位取下，并且敷料表面没有血液吸收。

作者制备的敷料的先进性主要体现在一下几点：首先，它们通过加速微纤维蛋白的形成实现快速凝血。其次，由于超疏水表面的抗压非湿润特性，可以在不失血的情况下实现凝血。第三，血痂与CNF表面接触极少，在血痂收缩压力的驱动下，CNF表面在血痂成熟后本能地倾向于与血痂分离，从而使敷料自然而非被迫地被移除，不会引起继发性出血。第四，SHP CNF可显著减少细菌附着，降低感染风险。最后，将SHP CNF固定在聚合基质中，可以阻止游离的微/纳米颗粒或纤维进入血液。同时，皮肤相容性测试表明，作者制备的材料可以安全止血使用。

相信通过这些努力，人们能发展更有效的止血产品并在不久的将来在临床使用。

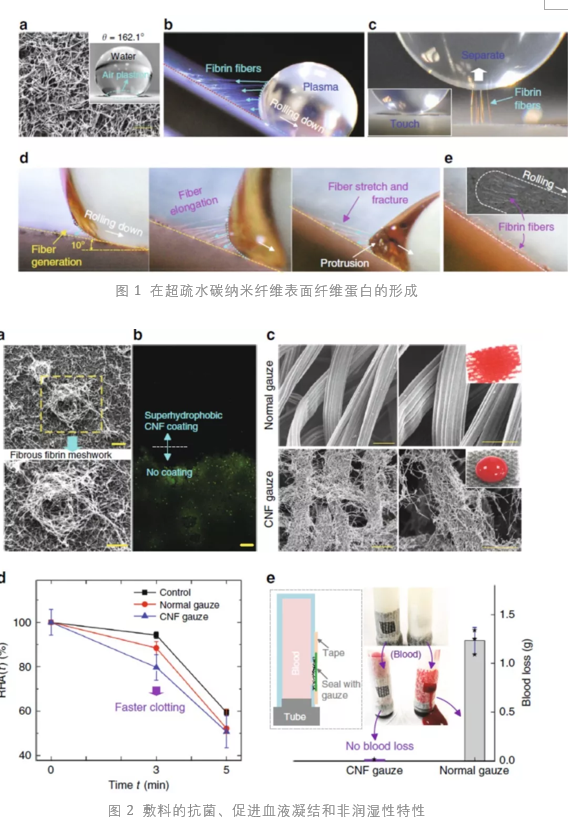

图文速递

来源：高分子科学前沿
