了解HCR固化系统

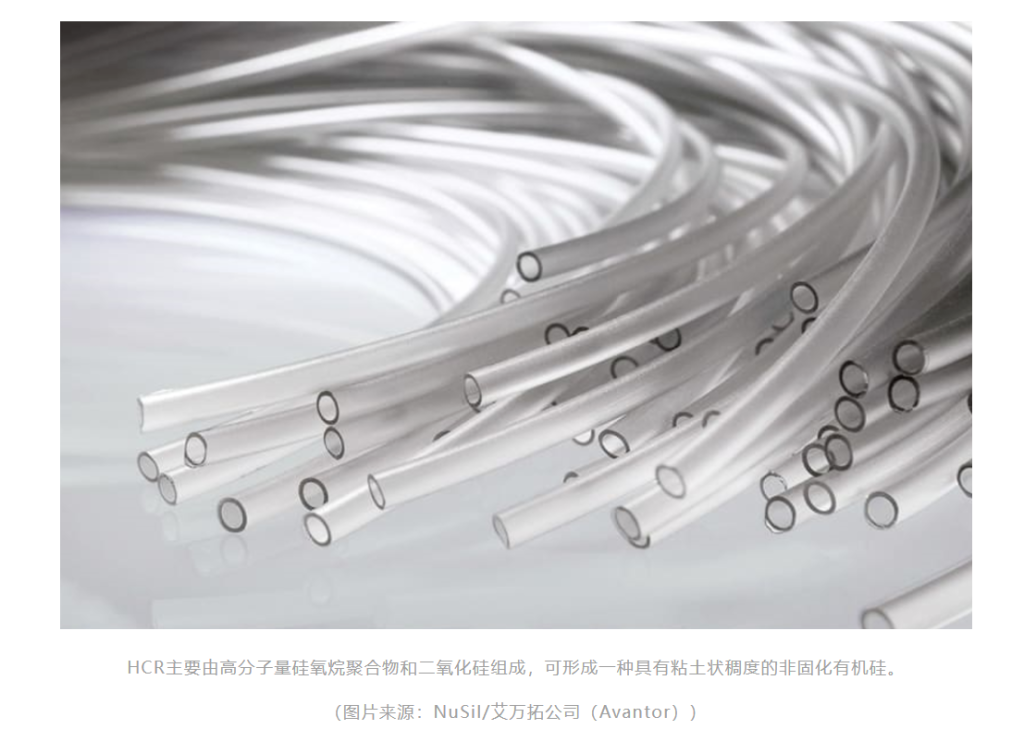

HCR可按照适于特定应用或加工方法的固化方案要求进行供应，从而增强了材料的整体多功能性。可向医疗器械生产商提供非催化HCR，便于其根据各自偏好使用催化剂。非催化HCR可采用单件式系统、双件式系统或三件式系统的供应方式，而对于希望能够最大程度上直接在生产车间灵活调整工作时间、使用寿命或固化曲线的器械生产商，这种供应方式是一个理想选择。

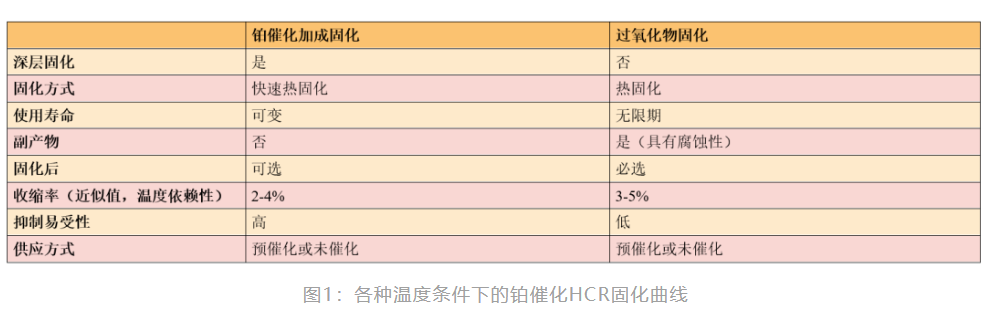

比较常见的一种做法是，在添加过氧化物催化剂或铂催化剂的单件式系统或双件式系统中对HCR进行预催化。表1列出了在过氧化物固化HCR和铂固化HCR之间做出选择时需要进行评估的相关技术特性：

过氧化物催化过氧化物固化HCR的植入物应用历史悠久。对于小批量器械或部件的生产，过氧化物固化HCR是一种优异的材料。这种单件式系统含有可随时进行使用的乙烯基或非乙烯基特定过氧化物催化剂。在过氧化物催化系统中，HCR先受热后固化。部分过氧化物固化过程中会形成一种弱酸副产物，必须采用高温后固化法清除该物质。

上海医疗器械博览会Medtec China了解到铂催化加成固化由有机硅材料制成的医疗器械通常使用铂固化系统，其原因是与过氧化物催化固化系统不同，铂固化系统不存在固化机制的副产物，无需采用后固化法，并且最终产品的收缩率较小。固化时，铂催化HCR还可通过热加速方式提高产量。铂催化固化系统通常由以下两种组件组成：一种为含有铂催化剂的组件，另一种为含有交联剂和抑制剂的组件。

由于存在影响顺利固化HCR所需条件的诸多因素，因此，优化这些变量可确保固化速度最快，重复性最高。在根据加工需求优化固化时间时，加工温度至关重要。可通过配方调整的方式定制铂催化HCR在特定温度条件下固化时所需的时间。然而，提高或降低加工温度同样会改变任何给定配方达到期望固化状态时所需的时间。

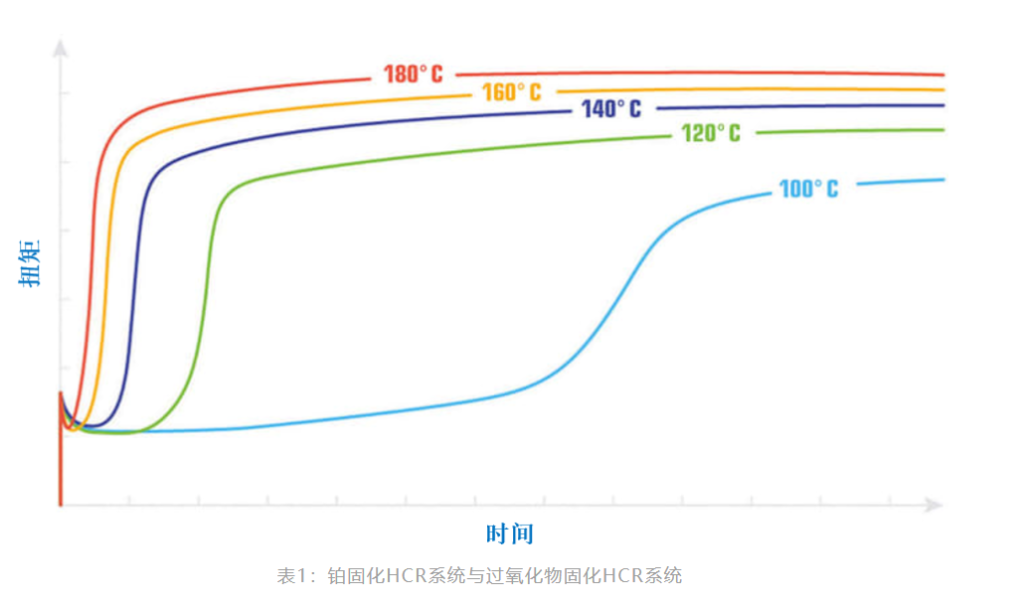

表1描述了温度变化对有机硅固化所需时间的影响过程。由于提高加工温度缩短固化时间的这一操作存在现实限制条件，因此，必须谨慎操作，避免出现烧焦等问题。为此，通常采用实验评估法确定最佳加工温度。
