都说激光焊接与激光切割、激光打标共同构成激光加工技术的“三驾马车”，在工业领域得到广泛应用。强而轻的热塑性复合材料很难焊接。Elium是一种液态的热塑性树脂，用于制造复合材料的零件。它的机械性能类似于热固性塑料，加工又类似于热塑性塑料，即可热成形，因此可回收利用，通过超声波焊接进行连接。这个刹车踏板是由纤维增强型PA6制成。

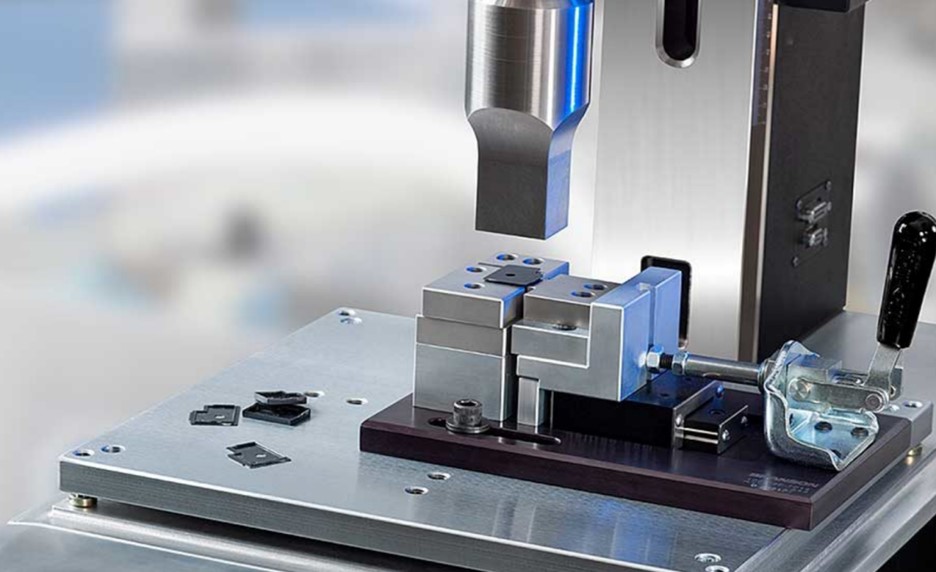

超声波焊接用来连接热塑性复合材料。
增强型复合材料通过纤维增加树脂刚度，来改善超声波传导能力，提高复合材料的可焊性。但是，过多纤维会降低接头界面处的树脂含量，从而降低焊接强度。

医疗器械设备展 Medtec China整理了以下几种常见连接方法：

制造大型的单一复合部件，如汽车车身或飞机机身，需要一个大型而复杂的模具，因此这个过程会非常昂贵。替代的可选方案，是通过使用各种连接技术组装一系列较小的零部件，以更低的成本制造这样复杂的部件。

最常见的连接方法最紧固件连接，例如螺丝。使用紧固件的优点：不需要表面处理，易于检查，必要时可将部件拆卸。然而，紧固件有几个缺点：零件螺丝孔引起的应力集中；增加了结构的重量；螺丝价格相对昂贵，例如复合材料飞机上紧固件占结构总成本的19% ~ 42%。 粘接是另一种选择。近年来，胶粘剂在强度、疲劳寿命和刚度方面的性能有了很大的提高。胶粘剂的主要优点是能粘接不同的材料，也提供更均匀的应力分布。另一方面，胶粘剂需要大量的时间进行表面准备和固化，而且粘接接头不能拆卸。

混合接头使用粘合剂和机械紧固件提供了两者最佳的性能，具有良好的承重能力和疲劳寿命。但是仍需要大量的劳动力和较长的连接时间。

焊接是第三种选择。热塑性塑料因其加热熔化、加压改变形状的特性，所以适合于焊接。波音公司进行的一项研究发现，焊接复合材料机翼结构所需的劳动力成本比使用螺纹紧固件少了61%。

焊接热塑性塑料的一种方法是电阻焊（Resistance Welding）。在这种方法中，将导电材料的导线或编织物放置在接合界面中。当电流通过时，电阻产生的热量熔化周围的聚合物，形成焊缝。钢丝或编织物保留在接头上，影响焊接强度。这种技术的优点是可以焊接大型和复杂的接头。缺点是导电材料增加了成本。

另一个选择是感应焊接（Induction Welding）。在这个过程中，感应线圈沿着焊缝移动。线圈在导电碳复合材料层板中产生涡流，产生的热量熔化聚合物。

超声波的优点和局限性

第三种选择是超声波焊接。这个过程有很多好处：
• 超声波焊接是最快的连接方法，是自动化的理想选择。
• 不需要填充材料。可以进行点焊和焊缝焊接。
• 表面损伤是最小的，因为热量是在接合界面产生，而非顶部表面。
• 一个干净的工艺过程，不会产生烟雾或火花。

通快、相干等多家全球领先的医疗激光加工供应商已入驻医疗器械设备展 Medtec China，他们将在现场带来包括UDI 抗腐蚀打标设备，焊接工具 Select，医用支架激光切割机，飞秒激光设备、桌面型塑料激光焊接机等更多高质量、高要求的医疗设备。

超声波焊接也有局限性：
• 工艺可行性受限于结构和焊缝设计，最大零件厚度或者从表面到焊缝的距离限制在7毫米内（一些刚度较小塑料的最大厚度小于3mm）。超声波振动很难穿透较厚的零件。
• 具有高刚度、硬度和阻尼的材料会阻碍振动转化为热能的效率。
• 超声波焊接的工作原理是将机械振动传递到接头界面，因此焊接过程中会产生高频振动。由于振动循环加载，增加了零件尤其是电子元件疲劳失效的风险。

影响塑料可焊性的因素有：分子结构、熔融温度、流动性、刚度和化学组成。熔融温度与焊接所需能量成正比。熔融温度越高，焊接所需的超声波能量越多。刚度影响能量传递，坚硬的材料比柔软的材料能更好地传递振动。熔融温度、流动性和化学成份，在焊接不同聚合物时起到关键作用。比方说，如果一种材料熔融温度比另一种低，它就会熔化得早，造成粘结不良。为了达到最好的焊接效果，两种材料之间的熔融温度差不应超过22℃，并且两种材料的化学成份相容。

水分含量也会影响焊接质量。在100℃时，塑料吸收的水会蒸发，在接头界面产生多孔缺陷，降低焊接强度。脱模剂、增塑剂和抗冲击改性剂也会降低树脂传递振动的能力。

另一方面，填料可以通过提高材料刚性，来增强某些树脂传递超声波能量的能力。然而，填充物含量要限制。当使用高达20%的填料有助于传递超声振动，使用更多填料可能导致界面树脂量不足，从而降低焊接质量。

焊缝设计

超声波焊接的焊缝设计有两种：导能筋设计和剪切缝设计。导能筋是一个突起的三角或者半圆筋。可用于密封性要求低的小尺寸零件，以及公差较大的中大尺寸零件。对于剪切缝，振动传播方向平行于焊接界面，界面处的摩擦剪切力产生热量。当有较高焊接强度或高密封性要求时，使用剪切缝设计。剪切缝设计也适用于半结晶树脂的焊接。

导能筋的作用是通过尖点引导和集中超声振动，以增加接触点的粘弹性应力产生的热量。导能筋大小和形状会影响焊接质量。导能筋可以是半圆形、三角形或平面。由于”纯”聚合物和纤维增强型复合材料之间的刚度差异，扁平的导能筋也可以焊接复合材料。

在正确的工艺参数下，热塑性复合材料的焊接可以不需要导能筋，但是有导能筋总比没有导能筋要好。有研究表明：连接PA6复合材料时，对比焊接压力和振动时间参数，导能筋设计对焊接质量更加重要；当焊接碳纤维增强PEEK时，有导能筋的焊接强度要比无导能筋接头高50%。

超声波焊接参数

超声焊接质量受以下参数影响：振幅、焊接能量、焊接时间、焊接深度，焊接前、焊接中和焊接后压力，以及保压时间。

焊接质量在很大程度上取决于输入能量。输入能量由公式计算：E = F x f x A x t，其中E为输入能量（焦耳），F为焊接压力（牛顿），f为频率（赫兹），A为振幅（微米），t为时间（秒）。

有研究表明，焊接强度与总能量输入密切相关。例如对纤维增强PA6的焊接，当焊接能量从200J增加到1000J时焊接强度增加，但超过1000J时，由于在焊缝中产生气孔而降低了焊接强度。

焊接时间是另一个关键参数。例如，碳纤维增强PEEK，其焊接质量随着焊接时间增加而增加。但是，较长的焊接时间（1.1秒或更长）会在焊缝处产生裂纹和孔隙。振幅也起着重要作用，一般塑料的熔融温度越高，需要的振幅也就越大。

热塑性塑料的焊接

医疗器械设备展 Medtec China技术论坛I：医疗粘接与焊接先进技术研讨会更聚焦于医用塑料焊接中的问题及解决方案，议题包括激光塑料焊接在医疗产业的应用、为什么激光能量焊接球囊导管是理想的方法等激光焊接塑料过程中的常见问题及解决方案等，届时来自企业和高校的嘉宾届时开讲，点击快速预登记。

常见应用大多数是用玻璃纤维增强的PP或PA。一致认为焊接时间和振幅对焊接质量影响最大。导能筋或者剪切缝的几何形状对焊接质量也有显著影响。例如，碳纤维增强PEI的超声波焊接，焊接强度随着ED的体积增加而增加，但达到一定的体积阈值后，焊缝强度下降。 对于碳纤维增强PA66的超声波焊接。研究人员发现，4mm厚塑料面面焊接，没有导能筋，焊接时间为2.1秒，焊接压力为0.15MPa，焊接强度为5200N。

对于碳纤维增强PEEK的超声波焊接。研究人员发现，当采用0.45mm厚的扁平导能筋，焊接强度随焊接时间的增加而增加。但在最佳时间后，进一步增加焊接时间会导致较大的裂纹和孔洞，焊接强度显著降低。

“绿色”复合材料的超声波焊接。研究人员利用超声波焊接技术将竹纤维增强聚乳酸连接在一起。焊接时间为3秒，保持时间为9秒，焊接压力为0.3Mpa时，焊缝强度达到最大。

另一项研究观察了使用剪切缝设计的玻璃纤维增强PA的超声焊接。焊接时间0.6秒，焊接压力为0.4Mpa，保压时间0.55秒的情况下获得了最大的接头强度。

焊接前的零件预热可能对难以连接的塑料有帮助。例如，一项研究观察了碳纤维增强PA66的超声波焊接。研究人员发现，在焊接前预热125℃的零件在拉伸和疲劳试验中比未预热的零件表现好30%。预热降低了复合材料的分解，温度梯度明显降低。

热塑性塑料焊接到其它材料

许多研究都着眼于将热塑性复合材料焊接到其它材料上，例如热固性复合材料、铝和钢。由于超声波焊接依赖于两种连接材料的熔化，因此热塑性和热固性复合材料之间焊接是不可行的。然而，可以将热固性复合材料焊接到热塑性薄膜上，如PEEK、PSU/PSF、PPS、PS、PEI和PVB。焊接温度是影响焊接效果的一个主要因素。焊接时必须注意防止热固性复合材料的热降解。尽可能采用短的焊接时间。

研究人员还研究了金属与热塑性塑料的超声波焊接。在这种应用中，振动是平行于零件的，而不是垂直的。例如，一项研究将铝焊接到纯ABS上，剪切强度达到2.3Mpa。

来源： 超声技术和应用HighTech
