常规非直排空调系统，空调机箱的回风管道是单一风道设计，开孔位置靠近新风口。空调系统一般也不会配置转轮除湿机，新风、回风混合后，统一经过冷、热换热器进行温湿度调控，再送回洁净房间。

在夏季，由于外界空气高温、高湿，空调系统一般采用降温除湿的方式，将空气降到目标露点温度，从而通过刮水板，将多余水份排出。

采用单一回风道的方式，只能将新风与回风的混合风统一处理。所有空气都要降到目标低点温度，才能除去多余水份；这样处理后的空气，水份含量是合适的，但其蕴含的冷量是超出房间需求的，温度过低，还需后部的加热换热器升温，进行中和，才能保障洁净房间内的温度参数合规。这部分中和的冷量和热量完全就被浪费掉了，导致厂区公共系统的冷量供给和热量供给始终高位运转；

采用回风分流的方式，回风会经过两个风道开孔进入空调机箱。一个开孔与单一风道一样，位置靠近新风口；另一个开孔位置在冷换热器后，送风机前；这样，部分回风与新风混合形成一股，经冷换热器降温除湿；部分回风形成另一股，不经过冷换热器。两股风再次混合后，经风机、热换热器送往洁净房间。在两个回机箱的风道上各安装一个调节阀，两个阀门按比例进行联动调节。依据回风主管路的温湿度测点数据，来确定回风分支阀门的开度；回风状态属于高温、高湿的，与新风混合的分支阀门就加大开度，另一分支回风阀门就减小开度；回风状态属于低温、低湿的，与新风混合的分支阀门就减小开度，另一分支回风阀门就加大开度；这样通过改变过冷换热器的空气量，来降低空气湿度，但又没过多的蕴含冷量，从而再次混合后的空气需要的中和热量也相应减少。

对比单一回风道空调系统，回风回流方式里中和浪费的冷量和热量大大降低，厂区的能源供给系统负荷相应减小。

图1

洁净厂房内的环境参数要求比较高，在空调机组停机后，再使用，洁净房间必须再次灭菌处理。工厂生产排产时，洁净房间内的生产设备往往需要停机待产，但空调机组维持运行，以减少过多的灭菌操作。在生产设备运转和停止两种状态，所需要的基础换气次数是不同的。设备停止，人员、物料不流动的洁净厂房，污染源大大降低，流经的空气温湿度变化不大，换气次数需求是少于生产流转状态需求的换气次数。

常规空调系统，洁净房间的送风采用定风量阀控制，仅具有单一风量控制功能。定风量阀的风量设定按车间生产动态场景调试，送进房间的风量始终如一。不管洁净房间内设备运转或不运转，空调机箱处的送风机负荷不会变化，能耗始终处于高位。

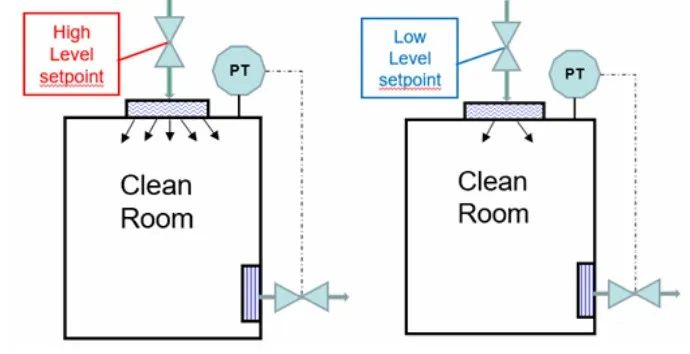

采用房间送风双稳态阀，阀门会具备两个设定风量控制功能。在房间内设备生产时，该阀门控制风量处于房间高换气设置值；而在设备停机待用时，阀门控制风量处于房间低换气设置值；这样，送风双稳态阀和房间设备运转状态联动，在不影响洁净房间环境参数的同时，提供了两种系统风量需求；在低风量需求时，降低了机组送风机的运转负荷，达到节能降耗的目的。

图2

在常规空调系统里，洁净房间的环境参数为温度和相对湿度的要求。对于温湿度控制往往采用回风温湿度和送风温湿度串级控制，这里的湿度指的相对湿度值。空气的温度和相对湿度控制是一种耦合关系，温度调高时，相对湿度会下降；温度调低时，相对湿度自然会升高，仅根据相对湿度来控制是片面的。

国际医疗器械展览会Medtec的包装和消毒参展企业包括贝里精英包装、安姆科中国、卡尔托利、科佩、奥力拓、香港奥星集团等，他们曾在现场带来包括环氧乙烷尾气处理设备、医疗厂房洁净室系统、洁净室规划&设计&施工&管理、灭菌指示剂、Simco 6115型离子风枪、植入材料清洗剂、环氧乙烷灭菌服务、PTFE喷涂、辐照灭菌服务等。点击立即加入医疗器械展览会Medtec China。

对于采用相对湿度控制的空调系统，根据湿度除湿；在温度略低、湿度略高工况时，相对湿度大，会开大冷水阀去降低湿度，进而导致空气温度下降，需要同步加热阀开大，冷、热水阀门开度会在较高的位置稳定平衡。实际，仅需略略升温，相对湿度就合规了。

焓值是综合了温湿度数据的能量参数，采用焓值控制，是根据系统的能量需求，来进行补充调整。

焓用符号i表示，单位（kj/kg干空气）；湿空气焓值等于1kg干空气的焓值与d kg水蒸气焓值之和。

湿空气焓值计算公式化：

i=1.01t+(2500+1.84t)d = （1.01+1.84d）t+2500 d （kj/kg干空气）

t— 空气温度 ℃

d — 空气的含湿量 g/kg干空气

1.01— 干空气的平均定压比热 kj/(kg.K)

1.84— 水蒸气的平均定压比热kj/(kg.K)

2500— 0℃时水的汽化潜热 kj/kg

1.01+1.84d）t是随温度变化的热量，即“显热”；而2500d 则是0℃时d kg水的汽化潜热，它仅随含湿量而变化，与温度无关，即是“潜热”。

国际医疗器械展览会Medtec意识到在温度略低、湿度略高工况时，由于潜热较高，整体焓值可能是略低于正常需求焓值，从而冷水阀门不会过多动作，仅加热阀开大控制温度就可以。

需要注意，在温度略高、湿度略低的工况，由于潜热较低，整体焓值也可能是略低于正常需求焓值。但必须进行降温处理，后面在用加湿阀把能量补充上来，否则洁净房间温度会超标报警。

因此，冷水阀不能仅依据焓值控制，需要在温度控制和焓值控制之间切换。在高温工况时，按温度控制冷水阀门；在温度不高时，按焓值控制冷水阀门。用焓值仅替代常规控制里的湿度控制部分，实现部分优化，减少了特定状态下冷量和热量的浪费。

制药厂洁净厂房生成线，空调系统的耗能占比最大；在保障环境质量品质的同时，空调系统应用这些节能策略，能帮助药企取得明显的节能减排效果。

文章来源： 香港奥星集团
