2025有源医疗器械创新论坛Medtec详解新型成像设备改善耳部疾病诊断
2024-10-17
在耳朵健康领域，准确诊断对于有效治疗至关重要，尤其是在处理可能导致听力损失的疾病时。传统上，耳鼻喉科医生依赖耳镜，这是一种提供鼓膜表面有限视野的设备。但是，2025有源医疗器械创新论坛Medtec小编认为，这种常规工具虽然有用，但有其局限性，特别是当鼓膜 （TM） 因疾病而不透明时。
南加州大学 Caruso 耳鼻喉科的一项突破性进展：一种便携式 OCT 耳镜，它将光学相干断层扫描 （OCT） 与传统耳镜相结合，以提高听力诊所的诊断能力。
正如《生物医学光学杂志 》（JBO） 报道的那样，该集成设备使临床医生能够获得鼓膜和中耳的表面和更深层结构的详细视图，从而更全面地了解耳朵健康状况并提高诊断准确性。

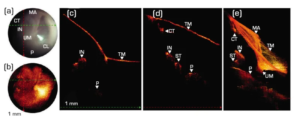

新开发的耳镜将熟悉的耳镜视图与 TM 和中耳内部结构的高分辨率成像相结合，提供更清晰、更全面的视图。缩写：MA，malleus;CT，鼓索;TM，鼓膜;IN，砧骨;嗯，umbo;CL， 光锥;P， 海岬。（a） 耳镜摄像机的快照。彩色虚线表示线性扫描在面板 （c） 和 （d） 中的显示位置。（c） 从 OCT 体积图像中沿绿色虚线提取的扫描。（d） 从 OCT 体积中沿红色虚线提取的 B 扫描。（e） 耳朵的 3D 体积渲染。（来源：W. Kim et al.， doi 10.1117/1.JBO.29.8.086005）
传统耳镜只允许对 TM 进行浅表检查，通常会遗漏更深的病变。相比之下，OCT 耳镜将熟悉的耳镜视图与 TM 和中耳 （ME） 内部结构的高分辨率成像相结合，提供更清晰、更全面的视图，这有助于诊断以前遗漏的疾病。
这款最先进的设备具有 7.4 mm 的视场，横向和轴向分辨率分别为 38 μm 和 33.4 μm，令人印象深刻。它还集成了先进的算法来提高图像清晰度和纠正失真，从而确保精确可靠的结果。
2025有源医疗器械创新论坛Medtec现场将设四大专区，囊括电子光学、AI、IVD诊断及影像、检测、临床、法规、研发设计& 大动物实验专区等展品，点击此处报名参展>>>
在 USC Keck 医院的一项临床研究中，研究人员在 100 多名患者身上测试了 OCT 耳镜。这些测试证明了新设备能够揭示以前使用标准耳镜检查无法看到的病理特征。值得注意的是，JBO 文章展示了一些临床应用，包括监测鼓膜炎、鼓膜穿孔愈合、回缩袋和表下瘢痕形成/气囊;新的成像系统识别了传统方法不明显的几种危急情况，为更有效地管理和治疗耳部疾病提供了有价值的见解。

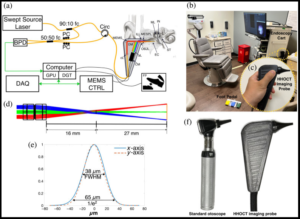

系统配置 （a） 示意图。缩写：90：10 fc、90：10 光纤熔融耦合器;Circ，光纤环行器;cL， 准直透镜;MEMS、MEMS 扫描镜;DM，二向色镜;ILL，照明器;OBJL，物镜;MESPL，中耳窥器;EC，耳道;ML，锤状;IN，砧骨;ST， 镫骨;aL，消色差透镜;CM，摄像机;PC、偏振控制器;50：50 fc，50：50 光纤熔断耦合器;BPD，平衡光电探测器;GPU，图形处理单元;DGT，数字化器;DAQ、数据采集板、MEMS CTRL、MEMS 扫描镜像控制器;FP，脚踏板。（b） 常规诊所的整个系统设置，（c） 手持式成像探头的特写。（d） Zemax 中的光线追踪图。（e） 的横向点扩散函数 （PSF）xx和yy在焦平面处测量的轴和 （f） 标准耳镜和 HHOCT 成像探头的尺寸比较（来源：W. Kim et al.， doi 10.1117/1.JBO.29.8.086005）
OCT 耳镜的设计允许无缝集成到现有的临床工作流程中，具有易于使用的界面，由脚踏板控制以进行图像采集。这种用户友好的方法确保临床医生可以轻松采用该设备，为他们提供诊断和管理 TM 和 ME 疾病的强大新工具。
总体而言，这一进步标志着耳鼻喉科向前迈出了重要一步，提高了耳部检查的准确性，并有可能为因耳部疾病而遭受听力损失的患者带来更好的结果。随着这项技术得到更广泛的应用，2025有源医疗器械创新论坛Medtec认为，它有望改变评估和治疗耳健康的方式，为更准确的诊断和改善患者护理带来希望。
文章来源：医工学人
