超声刀/超声器械（Ultrasonically activated devices，USADs），即超声手术器械，工作原理即超声刀的发生器产生55.5KHZ超高频率和0.1-0.3mm振幅的机械振动，刀头将机械振动传导于组织，通过高频振荡使接触组织发生凝固而后被切开。同时能将血管壁的蛋白凝固融合，使血管得以封闭，因此超声刀能同时完成对组织的凝固与切割。

常在20-70kHz的频率范围以共振方式运行，可提供精确的组织切割和有效的止血性能，并伴较低的周围组织机械和热损伤。对于硬组织，超声器械通常在较低的频率下（20-35kHz）工作，1950年代初用于牙科切割的超声器械即诞生，但直到50余年后才出现作用于骨的器械，最初仅在口腔颌面外科使用，现在则更广泛地应用于神经外科、脊柱外科和骨科。对于血管等的软组织切割，则使用更大的超声波振幅和更高的频率（＞50kHz），现多用于腹腔镜术中（机器人亦可），医疗器械设备展Medtec中国展在2019年的一篇综述中了解到，欧洲研究者们总结了常用超声刀的相关文献，并比较了其功效，因此在本文总结以下五个因素。

常用的超声刀有以下四种：Ethicon的Harmonic Scalpel（ACE）、Covidien的无线Cordless Sonicision（SNC）、Conmed的SonoSurg（SS）和Olympus的Thunderbeat（TB），前三个现归属哪里笔者就不赘述了。超声刀的原理是以超声产生振动来代替电流，组织颗粒的频繁振动会产生压力和摩擦，从而产生热量并导致蛋白质变性（并不是超声就没有热，也因此需要与组织接触），因此超声刀可凝固并切割直径在7mm以内的血管（不同厂家对应血管直径范围不同，譬如SNC就只有5mm），部分产品可重复灭菌多次使用，其余的就需要off-label了。

图1 常用不同刀口的示意图，注意最左边的Ligasure是个双极电刀

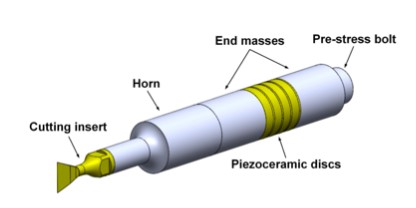

图2 典型超声刀的结构。虽然超声刀的设计自问世以来已有许多创新和进步，包括特定的刀口设计，不同的振动模式，但如图中，朗芝万式换能器及谐振喇叭的设计多年保持不变，这也限制了器械的小型化

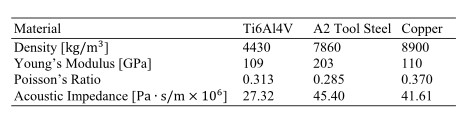

图3 换能器金属材料的特性

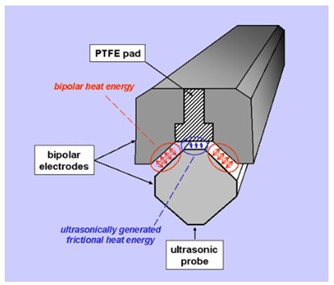

图4 TB的设计更特殊一些，如图中刀口设计，双极射频能量如图中红色箭头横向传递，超声波能量则集中从蓝色箭头的方向传递，所以TB是双能量输出、随时切换
在2019年的一篇综述中，欧洲研究者们总结了常用超声刀的相关文献，并比较了其功效。研究者们认为，作为手术器械，需考虑以下五个因素：组织固定（爆破压Bursting pressure）、止血（安全的凝血Safe coagulation）、切割（精确组织切割Precise tissue section）、分离（精确组织分离Precise tissue separation）和组织控制（热传导Thermal spread）。其中，TB的灵活性得分更高，具有更高的适应能力与分离速度；而ACE与电刀相比，其热传导存在显著差异。此外，与电刀相比，USAD使用过程中产生烟雾较少，且颗粒数量和类型不同，主要由组织、血液和血液降解产物组成。产生烟雾的多少，也与其术中使用模式和刀头设计有关，在凝固模式下，ACE产生的烟雾是SNC的5倍，而SS产生的量最低，如下图3。

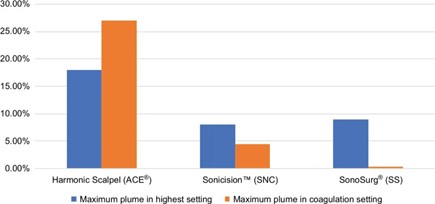

图5 腹腔镜下，不同超声刀的手术烟雾情况比较

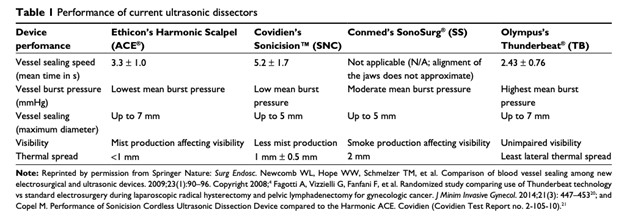

图6 不同超声刀间的性能比较
超声刀已证实具有较低的平均爆破压和最小的热传导，但周围组织的热损伤，仍与输出功率和应用时间有关（故推荐5秒使用后暂停5秒）。研究证实，与单极或双极电刀相比，ACE造成的热损伤较小，如下图5。

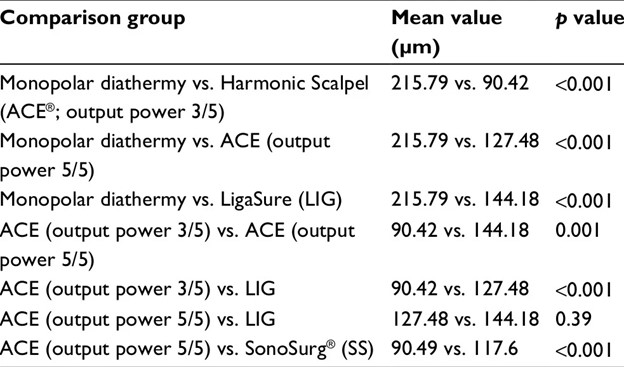

图7 不同功率设置下不同刀产生的热损伤
通过红外热成像仪测量刀头的温度证实，SNC使用较热的刀头改善了切割，而SS通过较慢的加热过程具有更精确的凝固效果。各超声刀产生的热辐射相似，最高凝固温度也类似，但最高切割温度存在显著差异，达到60℃的冷却时间也存在显著的差异（ACE 35.7秒，SNC 38.7秒，SS 27.4秒，p＜0.001）。其他超声刀精密部件包括超声刀内外套管，专用涂层以及吻合器，均可以在医疗器械设备展Medtec中国展现场找到。

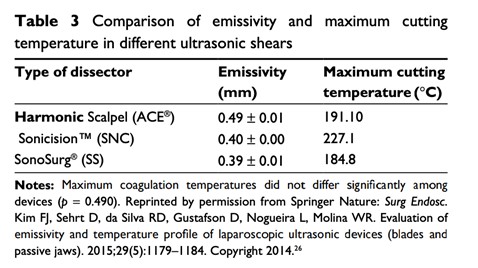

图8 不同超声刀的热辐射和最高切割温度的比较
但是，相比其他能量器械，采用振动方式的超声刀无法加用涂层，也不能采取可转弯的刀头设计，只能在刀头上做弧形处理，也即此类产品的通病；另，速度偏慢，在机器人手术中不如单极钳和双极剪。

想要了解更多超声刀在内的精密医用部件设计与制造工艺，医疗器械设备展Medtec中国展同期“技术论坛C：精密加工设备与技术应用论坛” 将于8月31日下午在上海世博展览馆现场会议室开讲！专家将对飞秒激光助力极端制造与超精密加工等精密加工技术进行案例分享，点击快速预登记，立即参加免费会议。

自然，对于超声刀，大家略审美疲劳了，目前更新一代的是微波刀，或称微波凝固手术器械（Microwave coagulation surgical instruments，MWCX），使用微波介电加热，来切除及凝固更大的血管和脆弱的实质组织，譬如肝和脾等。在去年的日本动物试验报道中，虽未与其他能量设备进行对比，但微波器械已证实可安全、有效地实现了16头猎犬的部分肝切除术（Partial hepatectomy，PH）。

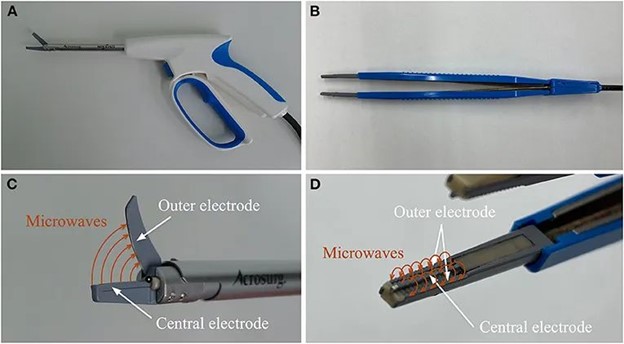

图9 （A）和（C），Acrosurg剪刀（AS）（Nikkiso Co.,），微波的中心电极集成在15mm固定下刀片内，厚度2.5mm，15mm上刀片可旋转，厚度1.4mm；（B）和（D）Acrosurg镍（AT）（Nikkiso Co.,），可见其双极镍式头端内，每个锯齿爪包括一个中心电极和两个平行的外电极。所有微波器械都连接到ASG-01发生器，产生2,450MHz的微波
随着科学技术的日益发展，手术刀已不是单纯的器械切割刀，为了达到切割快速、准确、同时具有止血等目的。近几十年高频电刀、超声刀等相继问世。超声刀作为当今外科手术中最常用的能量工具之一，被认为是影响传统外科发展的革命性产品，其兼切割、止血、分离和牵拉等多种功能于一体，具有切割快、止血好、焦痂少和损伤小等良好性能。
